統計的プロセス制御 (SPC)
統計的プロセス制御 (SPC) を使用すると、次のことが可能になります:
- Xbar と R、Xbar と S、X と MR、np、p、c、u 管理図を作成します。
- 管理図をグラフィカルに表示および分析します。
SPCは、管理図などの統計的手法を企業のあらゆる分野で活用し、プロセスの変動を減らすことで品質と生産性を継続的に向上させることを重視する理念です。
SPCは、プロセスやその出力を分析するために管理図を使用し、統計的管理の状態を達成し維持するために適切な対策を講じます。プロセスが統計的管理下にある(「管理状態」)とは、すべての特異原因の変動が排除され、一般原因のみが残っている状態を指します。つまり、観測された変動は一定の偶然原因システムに起因するものです。統計的管理におけるプロセスは、予測可能な配賦によって記述できます。
SPC とそれに対応する管理図を使用することの重要な利点は次のとおりです:
- 管理図はプロセスの変動を理解し、統計的管理を達成するための効果的なツールです 。管理図は、いつ対策を講じるべきか、または講じるべきでないか(過度な調整を避けるため)の信頼できる情報を提供します 。主な目標は欠陥の検出ではなく、欠陥の予防です。
- 統計的に管理されたプロセスは予測可能です 。したがって、生産者と顧客は安定した品質レベルと、その品質を達成するための安定したコストに信頼を置くことができます 。
- コントロール図は、プロセスのパフォーマンスを議論するための共通言語を提供します。
- コントロール図は、変動の特別な原因と一般的な原因を区別するため、問題が局所的に修正される可能性があるか、または管理アクションが必要かどうかを適切に示します。
管理図が「管理状態」にあるかどうかを判断するために、いくつかの統計的テスト(警報ルール)が使用できます。IFS/品質管理–統計的プロセス制御には、事前定義された一連の警報ルールが実装されています。これらのアラームルールの 1 つ以上をアクティブ化できます。有効になっているアラームルールに対して警告ルール違反が発生した場合、警告ルール違反に関する情報が管理図ページに表示されます。

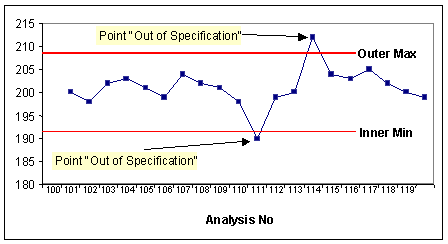

- 仕様外:有効にすると、管理図内のポイントが内側最大値または外側最大値を上回るか、 内側最小値または外側最小値を下回る場合に、アラームルール違反をトリガーことを示します。

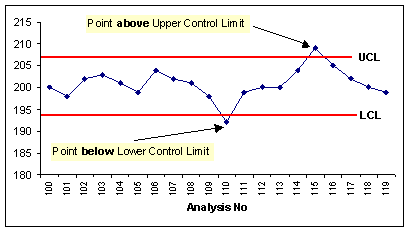

- 上部管理限界上方:有効にすると、管理図内のポイントが上部管理限界(UCL)を超えた場合に警告ルール違反をトリガーことを示します。
- 下部管理限界下方:有効にすると、管理図上のポイントが下部管理限界(LCL)を下回ると、警報ルール違反をトリガーするように設定します。

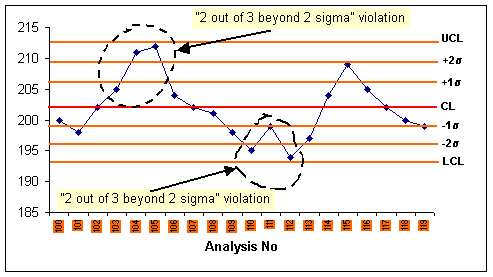

- 3 点中 2 点が 2 シグマを超える:有効にすると、管理図上で同じ側の中心線(CL)を基準に、連続する3つのポイントのうち少なくとも2つが2シグマ限界を超えたときに警報ルール違反をトリガーするように設定します。

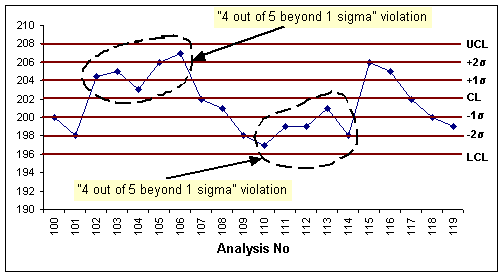

- 5 点中 4 点が 1 シグマを超える:有効にすると、管理図上で同じ側の中心線(CL)を基準に、連続する5つのポイントのうち少なくとも4つが1シグマ限界を超えたときに警報ルール違反をトリガーするように設定します。

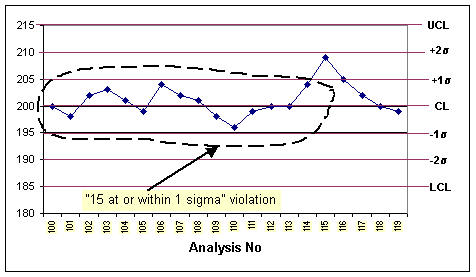

- 1 シグマ以内または 1 シグマで 15:有効にすると、管理図上で連続する15のポイントが1シグマ以内または1シグマ上にあるときに、警報ルール違反をトリガーするように設定します。

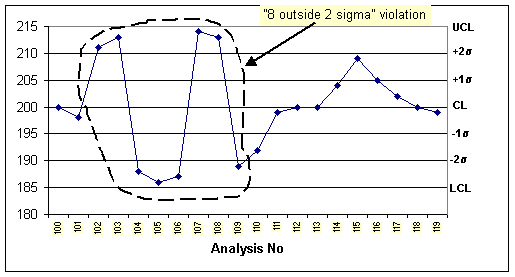

- 8 点が 2 シグマの外:有効にすると、管理図上で連続する8つのポイントが+2シグマまたは-2シグマを超えたときに、警報ルール違反をトリガーするように設定します。

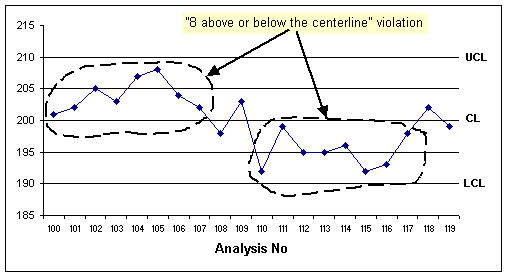

- 中心線より 8 点下または上:有効にすると、管理図上で連続する8つのポイントが中心線の上または下にあるときに、警報ルール違反をトリガーするように設定します。

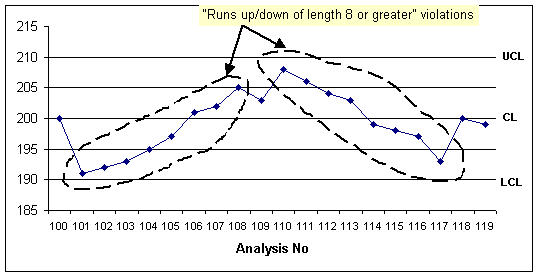

- 長さが 8 点以上の上/下の実行:有効にすると、管理図上で連続する8つのポイントが上昇または下降の順序で並んでいるときに、警報ルール違反をトリガーするように設定します。
これらのアラームルールのいずれかに違反した場合は、是正措置を検討する必要があります。

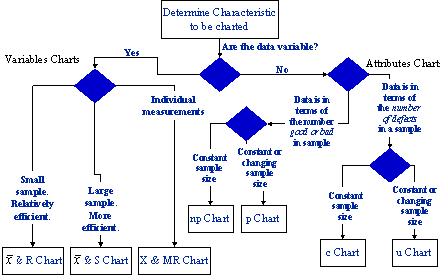

さまざまな状況に使用できる多くの種類の管理図があります。下の図は、最も一般的に使用される管理図と、それらを使用するタイミングを示しています:

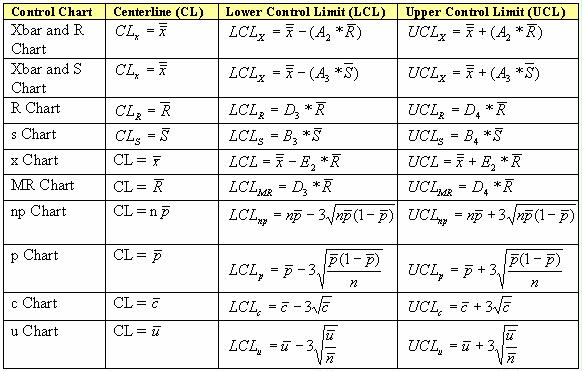

これらの異なるタイプの管理図を計算するために使用される式は次のとおりです:
 |
定数A2、A3、D3、D4、B3、B4、E2の値は、いずれの統計表にも記載されています。n = サンプルサイズ、p =(サンプル内の不良品数)/(サンプル内のアイテム数)、n = サンプルサイズ ×(不良サンプルの総数 / サンプルの総数)、c = サンプル内で数えられた欠陥数、u =(サンプル内で数えられた欠陥数)/(サンプル内のアイテム数)
IFS Cloudでは、管理図を作成する方法が 2 つあります。手動で作成することも、リアルタイム SPC機能性を使用して自動的に作成することもできます。
| 手動で作成されたSPCチャート | 自動的に作成された SPC チャート (リアルタイム SPC) | |
| 一般的な使用方法 | 履歴データの傾向とパターンを分析し、文書化します。 | プロセスの現在のステータスをモニタリング。 |
| データが含まれています | 管理図を作成する際に、分析に含める日付範囲が設定されます。 | コントロール計画の改訂に存在するすべての有効な分析が管理図に含まれます。 |
| アラームルールの検証 | 管理図に含まれるすべての分析が検証されます。管理図に含まれるすべての分析に対して、アラーム ルール違反がトリガーされる可能性があります。 | アラームルール違反は、最後に設定された分析が完了警告ルール違反に含まれます。 |
