施設オブジェクトを定義する

IFS/Maintenance では、部門、生産グループ、マシン、個人、または大型マシンのサブシステムなど、さまざまな設備オブジェクトがオブジェクトと呼ばれます。ただし、各オブジェクトのスペアパーツは例外となります。スペアパーツは設備オブジェクトとはみなされず、設備構成には含まれません。ただし、IFS/在庫または IFS/購買内の部品への相互参照を通じて、すべてのオブジェクトに接続できます。

機能構成

機能構成は多くの場合出発点となり、通常はプラント/施設内のシステム(システム/サブシステムなど)を記述するための構成であり、最下位レベルには物理的なシリアル オブジェクト(ポンプ、バルブ、タンクなど)が含まれます。これは、プラントの機能的な側面から設備を整理するために使用されます。たとえば、設備は次のようなシステムの機能的な部分です。生産ライン、掘削、給水システム、計器用空気システム、廃水システム。

システムにオブジェクト構成を作成するには、一般的なオブジェクトを入力する必要があります。その後、オブジェクトを一般オブジェクトに接続できます。必要に応じて、より低いレベルのオブジェクトを入力することもできます。オブジェクトは任意の順序で登録できますが、施設内のオブジェクトの構成を作成するには、構成内の各オブジェクトの位置を自動または手動で指定する必要があります。

• 自動方式では、オブジェクト構成内の最も近い上位位置 (オブジェクト) を取得し、その位置に新しいオブジェクトを登録します。システムは、新しいオブジェクトをオブジェクト構成内の正しい位置に自動的にリンクします。このようにして、特定の分野の情報は上位レベルから「継承」されます。これは、設備オブジェクトツリービューのオブジェクトに対して実行できます。設備オブジェクトナビゲータ
• 手動の方法では、まず別のオブジェクトを登録します。ではオブジェクトに属するフィールドの機能オブジェクトウィンドウでは、オブジェクト構成内のすぐ上の位置にあるオブジェクトを入力します。(注記:まずサイトを入力することを忘れないでくださいサイトに属しているフィールド。)

施設には、オブジェクト構成内での位置を一意に定義するオブジェクトIDを常に設定することが推奨されます。オブジェクトのIDが 10 (部門) の場合、従属生産ライン (たとえば、 ID 10-20 (生産ライン 2)) と、生産ラインの従属マシン (たとえば、 ID 10-20-20 (旋盤)) を割当ることが適切です。下の図をご覧ください。

注釈:この構成の下位レベルの施設のID は、常に上位レベルのID番号で始まります。これにより、特定の機能が設備のどこに配置されているかを簡単に定義できるようになります。

施設の場合、オブジェクトを分類し、設備構成内で検索するのに役立つ適切な定義済みオブジェクト レベルも入力する必要があります。

基礎となる施設を作成するときに、入力したオブジェクト ID とは異なる区切り記号を使用して、オブジェクトが親オブジェクトの ID を継承するかどうかを決定できます。これは、適切な設定を介して IFS/アプリケーション サービスで実行できます。

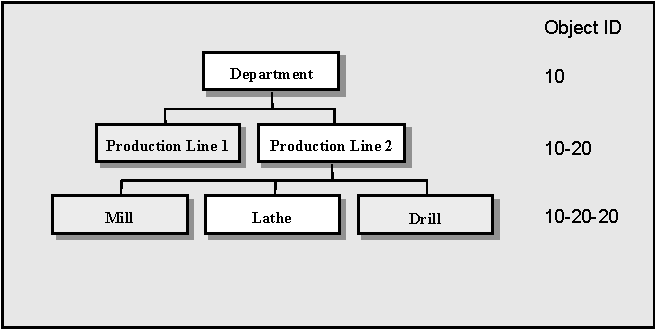

3 レベルのオブジェクト構成の一部の例。

並列構成のオブジェクト

多くの場合、オブジェクトの中断や操作停止が設備構成内の他のオブジェクトにどのような影響を与えるかを知ることが重要です。機械オブジェクト構成は、電気または計装構成とは別に作成されます。このような構成は並列構成と呼ばれます。並列オブジェクト構成内に配置された 2 つ以上のオブジェクトを個別に接続して、直接応答することができます。インスタンス、配電盤の修理は、接続されているすべての機械オブジェクトに影響します。IFS/Equipment では、完全に独立した 2 つの並列構成に属する 2 つのオブジェクト間の接続を登録できます。
