構成ドキュメント

構成ドキュメント機能は、トップベルのドキュメントと 1 つ以上のサブレベルドキュメントで構成されるドキュメント構成全体を作成できます。

ドキュメントは、タイトルが最初に作成された時点で構成ドキュメントとして定義されます。この構成ドキュメントは、ドキュメント構成内の最上位ドキュメントになります。最上位のドキュメントにサブドキュメントが追加され、さらに他のサブドキュメントにも追加されて、複数レベルのドキュメント構成が作成されます。IFS ドキュメント管理の機能を使用すると、サブドキュメントの追加、構造の管理、構成への新しいドキュメントリビジョンの追加が簡単にできます。

ドキュメン構成は、複数レベルの階層内の関連するドキュメントのセットです。最上位レベルのドキュメントは、モーターなどの複雑な図面である場合があります。サブドキュメントは、モーターのさまざまな品目を示す図面になります。多くの場合、ドキュメント構成は、3D モデリング プログラムで作成されるような複雑な機械図面用に作成されます。詳しくは、「ドキュメント構成について」をご参照ください。

構成ドキュメント機能を使用する利点

構成ドキュメント機能は、次のような点で役立ちます。

構成ドキュメントの定義

新しいドキュメントタイトルを作成する場合、ドキュメントタイトルでドキュメント構成属性が選択されることがあります。ドキュメントタイトルが構成ドキュメントになると、そのドキュメントのすべてのリビジョンが自動的に構成ドキュメントになります。

ドキュメントタイトルと構成フィールド

ドキュメントは、まず構成ドキュメントとして定義され、構成オプションは、ドキュメントのタイトルが作成されるときに有効になります。ドキュメントのタイトルは、複数のページのいずれかで作成できます。ドキュメントが最初に定義された時点で構成ドキュメントにされなかった場合は、後で構成ドキュメントとして設定できます。ドキュメントタイトルは、構成ドキュメントとして定義できません。

構成ドキュメントが定義されていない場合のインスタンスについては、「構成ドキュメントとシート」および「承認済およびリリース済のドキュメント構成」を参照してください。

ファイル名とパスの保存

親ファイル名と子ファイル名が適切に保存され、相対パスが維持されるようにするには、ファイル保存のルールに従います。これらのルールは、以下の箇条書きリストに示されています。これらのルールの例は、次の表に記載されています。

行

親ファイル

子ファイル

保存したファイル名

関連パス
1 C:\mydocs\parent.dwg C:\mydocs\sub\child1.dwg child1.dwg sub
2 C;\mydocs\parent.dwg C:\mydocs\project\sub\child2.dwg child2.dwg project\sub
3 C:\mydocs\parent.dwg C:\mydocs\child3.dwg child3.dwg
4 C:\mydocs\parent.dwg C:\child4.dwg 保存済ファイルがありません サポートされていません

構成ドキュメントとシート

新しいドキュメントが構成ドキュメントとして定義されている場合、そのドキュメントに含めることができるシートは 1 つだけです。構成ドキュメントの [新シート作成] コマンドが使用できなくなるか、エラー メッセージが表示されます。既存のドキュメントに複数のシートがある場合、1 つを除くすべてのシートが削除されるまで、そのドキュメントを構成ドキュメントとして定義できません。

構成ドキュメントの履歴

ドキュメント構成に加えられた変更の履歴が記録されます。ドキュメントが構成に接続されたり、切断されたりするたびに、イベントが記録されます。この構成イベントは、[ドキュメントのリビジョン/履歴] タブ内で検索するときにフィルターとして使用できます。

構成属性とドキュメントクラス

ドキュメントクラスレベルで設定できる構成属性により、新しいドキュメントはデフォルトで構成ドキュメントになります。構成属性の変更前に作成されたドキュメントは、手動で構成ドキュメントとして設定されていない限り、標準では非構成ドキュメントになります。ドキュメントクラスの構構成属性は、規定値でオフに設定されています。

承認済およびリリース済のドキュメント構成

構成ドキュメントのステータスが「承認済」または「リリース済」に設定されると、構成内のドキュメントはロックされます。構成ドキュメントは、ステータスが「暫定」のときにロックが解除され、ロック解除されたドキュメントは変更できます。

構成ドキュメントとドキュメントテンプレート

ドキュメント テンプレートは構成ドキュメントでは使用されません。たとえば、ドキュメントテンプレートに子ドキュメントがある場合、テンプレートから新しい構成ドキュメントを作成するときに、これらの子ドキュメントは無視されます。

ドキュメント構成ナビゲータのオプション

ドキュメントを更新:データベース内の対応する構成を参照して、現在のドキュメントとそのサブドキュメントを更新します。
全てのドキュメントを更新:データベース内の対応する構造を参照して、ナビゲーター内のすべてのドキュメントを更新します。
最上位ドキュメントを外す:各構成の最上位ドキュメントに対してのみ有効になります。これにより、選択した最上位レベルのドキュメントとその下位レベルのドキュメントがナビゲーターから削除されます。
表示をカスタマイズ:ナビゲーターに表示される表示名を決定します (オプションはキー、タイトル、キーとタイトルの両方)

構成ドキュメントと新規ドキュメント リビジョン の作成

構成内で新しいドキュメントのリビジョンを作成する場合、関連するドキュメントのステータスは、新しいリビジョンと構成への影響において重要な役割を果たします。ステータスが「暫定」のドキュメント は、ステータスが 「承認済」または「リリース済」のドキュメントとは異なる方法で処理されます。

[リビジョンを置換] ボタンを使用すると、以前のリビジョンが接続されているすべての構成で、以前のリビジョンを現在のリビジョンに置き換えることができます。リビジョンを置換アシスタントで、置換するリビジョンを選択できます。

暫定ドキュメントと新しい一覧 - ドキュメントリビジョン

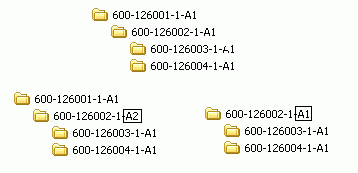

構成が関連するすべてのドキュメントに対して暫定的なステータスになっている場合、新しいドキュメント リビジョンを簡単に作成できます。ドキュメント (600-126002-1-A1) に新しいリビジョン (A1 から A2) が追加され、新しいリビジョンの構成と以前のリビジョンの構成に影響します。

新しいリビジョン(A2) では、親ドキュメント (600-126001-1-A1) が新しい構成に移動します。サブドキュメント (600-126003-1-A1 および 600-126004-1-A1) もこの新しい構成にコピーされます。以前のリビジョン (A1) では、親ドキュメン ト (600-126001-1-A1) は切断されており、元のサブドキュメントは残っています。

承認済およびリリース済ドキュメントと新しい一覧 - ドキュメントリビジョン

ドキュメント構成が、関連するすべてのドキュメントに対して承認済みまたはリリース済みのステータスになっている場合、この構成はロックされ、変更できません。ただし、最上位構成ドキュメントには新しいドキュメント リビジョンを割り当てられます。例:

最上位構造ドキュメントに新しいリビジョンが追加されます。

サブドキュメントがコピーされ、2 番目の構成に追加されます。最上位構成ドキュメント以外のドキュメントに新しいドキュメント リビジョンが追加されると、新しい構成は最上位ドキュメントから切断されます。例:

第 2 レベルのドキュメントは新しいリビジョンを取得し、親ドキュメントから切断されます。この新しいリビジョンでは、以前のリビジョンから、これら 2 つのサブドキュメントがコピーされます。
