資産設計レポート
電気、プロセス、計装などのさまざまな資産設計分野に対応する 12 個の個別の資産設計レポートが存在します。これらのレポートは、オブジェクト、設計品目、それらの関連情報などの資産設計固有のエンティティのリストです。レポートパラメータのアベイラビリティとそのマッピングを利用することで、各レポートのページ区切りの設定や技術データのカスタマイズが可能です。
一般項目一覧
一般項目一覧は、設計オブジェクトとオブジェクト関連情報をリスト化するために使用されます。次の内容を含んでいます。
| 報告カラム | 参照カラム |
| オブジェクト ID | 設計オブジェクトID |
| 説明 | 設計オブジェクトの説明 |
| *購買パッケージ | 設計オブジェクトの購買パッケージ特性 |
| ロケーション | 設計オブジェクトの場所 |
| 備考 | 設計オブジェクトコメント |
注釈:* が付いた要素は、パラメータマッピングに依存する値を持つ技術属性です。このレポートのページ区切りは、設計オブジェクトの LU 項目を使用して定義できます。
一般構成品目一覧
一般構成品目一覧には、設計オブジェクトとそれに接続された設計品目がリスト化されます。次の内容を含んでいます。
| 報告カラム | 参照カラム |
| オブジェクト ID | 設計オブジェクトID |
| 説明 | 設計オブジェクトの説明 |
| 設計品目 ID | 設計品目 ID |
| 説明 | 設計品目説明 |
| 製造会社 | 設計品目製造会社名 |
| ディメンション/品質: | 設計品目のディメンション/品質 |
| 備考 (上記) | 設計オブジェクト備考 1 |
| 備考 (下記) | 設計品目備考 1 |
注釈:このレポートのページ区切りは、設計オブジェクトの LU 項目を使用して定義できます。
一般設計品目一覧
一般設計品目一覧は設計品目をリストするために使用され、次の内容を含みます。
| 報告カラム | 参照カラム |
| 設計品目 ID | 設計品目 ID |
| 説明 | 設計品目説明 |
| 製造会社 | 設計品目製造会社名 |
| 仕入先 | 設計品目仕入先名 |
| 型式 | 設計品目型式 |
| ディメンション/品質: | 設計品目のディメンション/品質 |
| 備考 (上記) | 設計品目備考 1 |
| 備考 (下記) | 設計品目備考 2 |
注釈:このレポートのページ区切りは、設計品目の LU 項目を使用して定義できます。
ケーブル一覧
ケーブル一覧は、ケーブル、それらの接続された設計品目、いくつかの選択された技術データをまとめるために使用されます。データ構成は以下のようになります。
ケーブル一覧には次の内容が含まれます。
| 報告カラム | 参照カラム |
| ケーブル番号 | ケーブルオブジェクト ID |
| タイプ | ケーブル設計品目 ID |
| *電圧 | ケーブルオブジェクトの特性 |
| *長さ | ケーブルオブジェクトの特性 |
| 出元オブジェクト | 開始オブジェクト: ケーブルのオブジェクトID |
| 適用元名称 | 開始オブジェクト: ケーブルの説明 |
| 行先オブジェクト | 終了オブジェクト: ケーブルのオブジェクトID |
| 適用先名称 | 終了オブジェクト: ケーブルの説明 |
| 備考 (上記) | 設計オブジェクト備考 1 |
| 備考 (下記) | 設計品目備考 1 |
注釈:* が付いた要素は、パラメータマッピングに依存する値を持つ技術属性です。このレポートのページ区切りは、ケーブルオブジェクトの LU 項目を使用して定義できます。
機器要件一覧
機器要件一覧には、機器の近くにある構成品目と、一部の選択された技術データが記載されています。データ構成は以下のようになります。
例えばフロー明細内の機器構成品目 (制御弁) のセットです。
機器要件一覧には次の内容が含まれます。
| 報告カラム | 参照カラム |
| 構成品目 | 機器構成品目オブジェクト ID |
| 説明 | 機器構成品目の説明 |
| *流体 | 流体特性 (構成品目) |
| *流量 | 流量特性 (構成品目) |
| *設計温度 | 設計温度特性 (構成品目) |
| *設計圧力 | 設計圧力特性 (構成品目) |
| 近くに位置 | オブジェクト ID |
| 備考 (上記) | 設計オブジェクト備考 1 |
| 備考 (下記) | 設計オブジェクト備考 2 |
注釈:* が付いた要素は、パラメータマッピングに依存する値を持つ技術属性です。このレポートのページ区切りは、機器構成品目の LU 項目を使用して定義できます。
機器仕様一覧
機器仕様一覧は、機器のすべての構成品目、主な設計部分、および設計部分の選択された技術データをリストするために使用されます。データ構成は以下のようになります。
機器仕様一覧には次の内容が含まれます。
| 報告カラム | 参照カラム |
| 構成品目 | 設計オブジェクトID |
| 説明 | 設計オブジェクトの説明 |
| 設計品目 | 設計品目 ID |
| 説明 | 設計品目説明 |
| 製造会社 | 設計品目製造会社名 |
| ディメンション/品質: | 設計品目のディメンション/品質 |
| *機器特性 | 機器特性 (設計品目) |
| *本体資材 | 本体資材 (設計品目) |
| *送信機 | 送信機 (設計品目) |
| 備考 (上記) | 設計オブジェクト備考 1 |
| 備考 (下記) | 設計品目備考 1 |
注釈:* が付いた要素は、パラメータマッピングに依存する値を持つ技術属性です。このレポートのページ区切りは、機器構成品目の LU 項目を使用して定義できます。
モーター要件一覧
モーター要件一覧は、モーター、主導オブジェクト、およびモーターの選択された技術データをリスト化するために使用されます。データ構成は以下のようになります。
モーター要件一覧には次の内容が含まれます。
| 報告カラム | 参照カラム |
| モーター | モーターオブジェクト ID |
| 説明 | モーターオブジェクトの説明 |
| 主導オブジェクト | モーターで駆動されるオブジェクト |
| 説明 | 駆動オブジェクトの説明 |
| *定格出力電力 (kW) | モーターオブジェクト特性 |
| *定格電圧 (V) | モーターオブジェクト特性 |
| *供給周波数 (Hz) | モーターオブジェクト特性 |
| *開始メソッド | モーターオブジェクト特性 |
| 備考 (上記) | 設計オブジェクト備考 1 |
| 備考 (下記) | 設計オブジェクト備考 2 |
注釈:* が付いた要素は、パラメータマッピングに依存する値を持つ技術属性です。このレポートのページ区切りは、モーターオブジェクトの LU 項目を使用して定義できます。
モーター仕様一覧

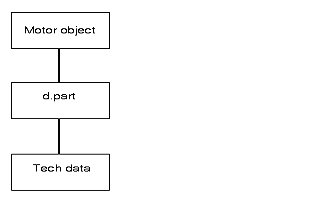

モーター仕様リストには、モーターとその主な設計品目、および設計品目の選択された技術データがリスト化されています。データ構成は以下のようになります。
モーター仕様一覧には次の内容が含まれます。
| 報告カラム | 参照カラム |
| モーター | モーターオブジェクト ID |
| 説明 | モーターの説明 |
| 設計品目 | 設計品目 ID |
| 製造会社 | 設計品目製造会社名 |
| ディメンション/品質: | 設計品目のディメンション/品質 |
| *出力電力 | 設計品目特性 |
| *回転数 | 設計品目特性 |
| *出力電流 | 設計品目特性 |
| *出力電圧 | 設計品目特性 |
| 備考 (上記) | 設計オブジェクト備考 1 |
| 備考 (下記) | 設計品目備考 1 |
注釈:* が付いた要素は、パラメータマッピングに依存する値を持つ技術属性です。このレポートのページ区切りは、モーターオブジェクトの LU 項目を使用して定義できます。
パイプ ライン一覧

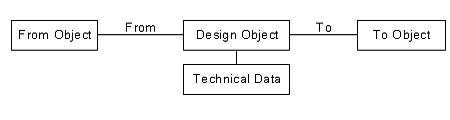

パイプ 明細一覧は、パイプ明細とその特性をリスト化したレポートです。データ構成は以下のようになります。
パイプ 明細一覧には次の内容が含まれます。
| 報告カラム | 参照カラム |
| 明細番号 | パイプオブジェクトID |
| 説明 | パイプ明細オブジェクトの説明 |
| 出元オブジェクト | 開始オブジェクトID |
| 適用元名称 | 開始オブジェクトの説明 |
| 行先オブジェクト | 終了オブジェクトID |
| 適用先名称 | 終了オブジェクトの説明 |
| *流体 | 流体特性 (パイプオブジェクト) |
| *流量 | 流量特性 (パイプオブジェクト) |
| *設計温度 | 設計温度特性 (パイプオブジェクト) |
| *設計圧力 (上記) | 設計圧力特性 (パイプオブジェクト) |
| *テスト圧力 (下記) | 試験圧力特性 (パイプオブジェクト) |
| 備考 (上記) | 設計オブジェクト備考 1 |
| 備考 (下記) | 設計オブジェクト備考 2 |
注釈:* が付いた要素は、パラメータマッピングに依存する値を持つ技術属性です。このレポートのページ区切りは、パイプ オブジェクトの LU 項目を使用して定義できます。
コミッショニング ステータスレポート
コミッショニングステータスレポートには、指定されたコミッショニング パッケージとその MC パッケージに接続されているすべてのオブジェクトが、指定された選択に対して必要な特性とともにリスト化されます。データ構成は以下のようになります。
コミッショニングステータスレポートには次の内容が含まれます。
| 報告カラム | 参照カラム |
| オブジェクト ID | 主オブジェクト ID |
| コミッショニングパッケージ番号 | コミッショニングパッケージオブジェクト ID |
| MCパッケージ番号 | MC パッケージオブジェクト ID |
| *チェック レコード 1 | 主オブジェクト特性チェック レコード 1 です。 |
| *仕入先: 実施者 |
主オブジェクト特性、CR1 は仕入先、検証者によって検証されました |
| *仕入先: 会社 |
主オブジェクト特性、CR1 は仕入先、会社によって検証されました |
| *製造: 実施者 |
主オブジェクト特性、CR1 は製造者、実行者によって検証されました |
| *製造: 会社 |
主オブジェクト特性、CR1 は製造者、会社によって検証されました |
| *接続: 実施者 |
主オブジェクト特性、CR1 は接続、実施者によって検証されました |
| *接続: 会社 |
主オブジェクト特性、CR1 は接続、会社によって検証されました |
| *チェック レコード 2 | 主オブジェクト特性チェックレコード 2 です。 |
| *仕入先: 実施者 |
主オブジェクト特性、CR2 は仕入先、実施者によって検証されました |
| 仕入先: 会社 |
主オブジェクト特性、CR2 は仕入先、会社によって検証されました |
| *製造: 実施者 |
主なオブジェクト特性、CR2 は製造者、実施者によって検証されました |
| *製造: 会社 |
主なオブジェクト特性、CR2 は製造者、会社によって検証されました |
| *接続: 実施者 |
主なオブジェクト特性、CR2 は接続、実施者によって検証されました |
| *接続: 会社 |
主なオブジェクト特性、CR2 は接続、によって検証され、会社によって検証されました |
注釈:* が付いた要素は、パラメータマッピングに依存する値を持つ技術属性です。このレポートのページ区切りは、主オブジェクトの LU 項目を使用して定義できます。
端末処分リスト

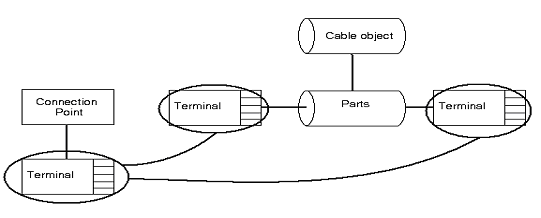

端末処理リストには、特定の端末レベルに属する、またはそのレベル以下のすべての端末と、指定された選択に対する必要な特性の一部がリスト化されます。データ構成は以下のようになります。
端末配置一覧には次の内容が含まれます。
| 報告カラム | 参照カラム |
| ターミナル グループ | 接続ポイントオブジェクトのオブジェクト ID |
| ターミナル | 接続ポイントオブジェクト上の端末からのターミナル値 |
| シグナル オブジェクト | 接続ポイント端子に接続されたシグナルオブジェクト |
| 接続レベル | ケーブル品目からの接続レベル |
| ポテンシャル | ケーブル品目からのポテンシャル値 |
| ワイヤ | ケーブル品目からのワイヤ値 |
| ケーブル | ケーブルオブジェクトのオブジェクト ID |
| 終了接続ポイント | ケーブル部分の反対側(接続ポイントではない)に接続されているオブジェクトのオブジェクト ID。 |
| ターミナル | ケーブル部分の反対側に接続されている端子(接続点ではない)の端子値。 |
注釈:このレポートのページ区切りは、端末オブジェクトの LU 項目を使用して定義できます。
購買割り当てレポート
購買割当レポートには、一致する購買パッケージを持つオブジェクト回路に予備的に割り当てられたすべてのオブジェクトとその特性がリスト化されます。データ構成は以下のようになります。
購買割当レポートには次の内容が含まれます。
| 報告カラム | 参照カラム |
| パッケージの購買 | 主オブジェクトの購買パッケージの特性 |
| オブジェクト ID | メインオブジェクトのオブジェクト ID |
| 説明 | 主オブジェクトの説明フィールドの値 |
| *タイプ | 主オブジェクトのタイプ特性 |
| 注釈 | 主オブジェクトの注釈 1 フィールド値です。 |
注釈:* が付いた要素は、パラメータマッピングに依存する値を持つ技術属性です。このレポートのページ区切りは、主オブジェクトの LU 項目を使用して定義できます。
