Bericht zu Instandhaltungsarbeiten an linearer Anlage
Diese Beschreibung erläutert, wie Sie Instandhaltungsarbeiten an einer linearen Anlage mit Verweis auf Elemente, Entfernung und Ausgleich erfassen können, um anzugeben, wo auf der linearen Anlage die Arbeiten durchgeführt werden sollten. In den folgenden drei Szenarien wird eine Straße als Beispiel verwendet. Die Instandhaltungsarbeiten können sich auf eine Länge oder eine Position beziehen. Werden Element-IDs für die Start- und Endreferenzinformationen eingegeben, dann wird die Länge automatisch durch die Differenz zwischen diesen Elementen ausgefüllt.
Vorkontierungen werden vom Startpunkt der Instandhaltungsarbeiten abgerufen. Ausgleiche dienen nicht zur Steuerung von Vorkontierungen.
Funktionsbeschreibung für Fehlerberichte

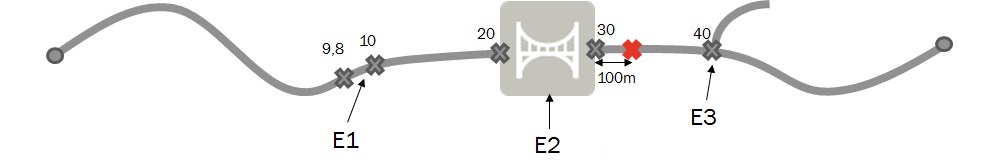

Beispiel 1 - Die Instandhaltungsarbeiten werden auf 100 m zwischen der Brücke (E2) und der Ausfahrt (E3) verrichtet.
Da sich der Fehler zwischen E2 und E3 befindet, geben Sie folgende Position ein:
- Startreferenzinformationen: E2 - Startreferenz ist Position 30 (Endpunkt von E2), da die ausgewählte Richtung E3 ist
- Endreferenzinformationen: E3 - Die ausgewählte Richtung der Position der Instandhaltungsarbeiten
- Entfernung: 100 m (100 m von der Startreferenz aus, dem Endpunkt von E2)
Beispiel 2 - Die Instandhaltungsarbeiten werden auf 100 m zwischen der Brücke (E2) und dem restlichen Bereich (E3) verrichtet.
Da sich der Fehler zwischen E1 und E2 befindet, geben Sie folgende Position ein:
- Startreferenzinformationen: E2 - Startreferenz ist Position 20 (Startpunkt von E2), da die ausgewählte Richtung E1 ist
- Endreferenzinformationen: E1 - Die ausgewählte Richtung der Position der Instandhaltungsarbeiten
- Entfernung: 100 m (100 m von der Startreferenz aus, dem Startpunkt von E2)

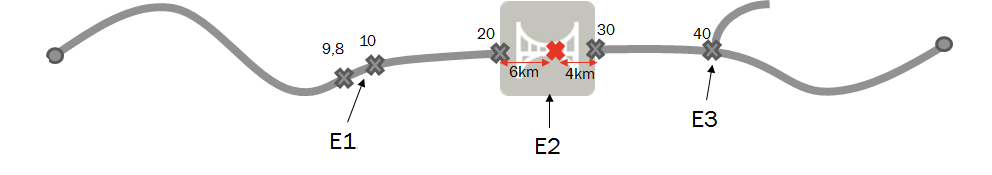

Beispiel 3 - Die Instandhaltungsarbeiten werden auf der Brücke (E2) 4 km vor dem Ende der Brücke in Richtung der Ausfahrt (E3) verrichtet (bzw. 6 km nach dem Anfang der Brücke in Richtung der Ausfahrt)
Da sich der Fehler bei E2 befindet, geben Sie folgende Position ein:
- Startreferenzinformationen: E2 - Startreferenz ist Position 30 (Endpunkt von E2), da die ausgewählte Richtung E3 ist
- Ausgleich Y: 6 km
- Endreferenzinformationen: E3 - Die ausgewählte Richtung der Position der Instandhaltungsarbeiten
- Entfernung: 0 m (da die Instandhaltungsarbeiten auf der Brücke verrichtet werden)
Oder wie folgt:
- Startreferenzinformationen: E2 - Startreferenz ist Position 20 (Startpunkt von E2), da die ausgewählte Richtung E1 ist
- Ausgleich Y: 4 km
- Endreferenzinformationen: E1 - Die ausgewählte Richtung der Position der Instandhaltungsarbeiten
- Entfernung: 0 m (da die Instandhaltungsarbeiten auf der Brücke verrichtet werden)
Technische Beschreibung für Fehlerberichte
Beispiel 1 - Die Instandhaltungsarbeiten werden auf 100 m zwischen der Brücke (E2) und der Ausfahrt (E3) verrichtet.
Alternative 1:
- Startreferenzinformationen: E2 (Brücke)
- Endreferenzinformationen: E3 (Ausfahrt)
- Entfernung: 100 m
Der Wert E3 für den Startpunkt (40) ist größer als der Wert E2 für den Startpunkt (20). Dies führt zu:
- Einem positiven Parameter A
- Entfernung ist eine positive Zahl--> Positiver Parameter B
- A * B ist positiv--> Die Entfernung sollte vom Endpunkt E2 (30) aus berechnet werden
Die Entfernung vom Start zu den Instandhaltungsarbeiten beträgt dann: 30 + A * (100 m * 1/1000 km/m) = 30 + 1 * 0,1 = 30,1 km
Alternative 2:
- Startreferenzinformationen: E2 (Brücke)
- Endreferenzinformationen: E1 (Ruhebereich)
- Entfernung: -100 m
Der Wert E1 für den Startpunkt (9,8) ist kleiner als der Wert E2 für den Startpunkt (20). Dies führt zu:
- Einem negativen Parameter A
- Entfernung ist eine negative Zahl--> Negativer Parameter B
- A * B ist positiv--> Die Entfernung sollte vom Endpunkt E2 (30) aus berechnet werden
Die Entfernung vom Start zu den Instandhaltungsarbeiten beträgt dann: 30 + A * (-100 m * 1/1000 km/m) = 30 + (-1) * (0,1) = 30,1 km
Beispiel 2 - Die Instandhaltungsarbeiten werden auf 100 m zwischen der Brücke (E2) und dem restlichen Bereich (E1) verrichtet.
Alternative 1:
- Startreferenzinformationen: E2 (Brücke)
- Endreferenzinformationen: E1 (Ruhebereich)
- Entfernung: 100 m
Der Wert E1 für den Startpunkt (9,8) ist kleiner als der Wert E2 für den Startpunkt (20). Dies führt zu:
- Einem negativen Parameter A
- Entfernung ist eine positive Zahl--> Positiver Parameter B
- A * B ist negativ --> Die Entfernung sollte vom Startpunkt E2 (20) aus berechnet werden
Die Entfernung vom Start zu den Instandhaltungsarbeiten beträgt dann: 20 + A * (100 m * 1/1000 km/m) = 20 + (-1) * 0,1 = 19,9 km
Alternative 2:
- Startreferenzinformationen: E2 (Brücke)
- Endreferenzinformationen: E3 (Ausfahrt)
- Entfernung: -100 m
Der Wert E3 für den Startpunkt (40) ist größer als der Wert E2 für den Startpunkt (20). Dies führt zu:
- Einem positiven Parameter A
- Entfernung ist eine negative Zahl--> Negativer Parameter B
- A * B ist negativ --> Die Entfernung sollte vom Startpunkt E2 (20) aus berechnet werden
Die Entfernung vom Start zu den Instandhaltungsarbeiten beträgt dann: 20 + A * (-100 m * 1/1000 km/m) = 30 + 1* (-0,1) = 19,9 km
Beispiel 3 - Die Instandhaltungsarbeiten werden auf der Brücke (E2) 4 km vor dem Ende der Brücke in Richtung der Ausfahrt (E3) verrichtet (bzw. 6 km nach dem Anfang der Brücke in Richtung der Ausfahrt)
Alternative 1:
- Startreferenzinformationen: E2 (Brücke)
- Ausgleich Y: 6 km
- Endreferenzinformationen: E3 (Ausfahrt)
- Entfernung: 0 m
Der Wert E3 für den Startpunkt (40) ist größer als der Wert E2 für den Startpunkt (20). Dies führt zu:
- Einem positiven Parameter A
- Entfernung ist 0 und Ausgleich Y ist positiv--> Negativer Parameter B
- A * B ist negativ --> Die Entfernung sollte vom Startpunkt E2 (20) aus berechnet werden
Die Entfernung vom Start zu den Instandhaltungsarbeiten beträgt dann: 20 + A * (0 m * 1/1000 km/m + 6) = 20 + 1 * 6 = 26 km
Alternative 2:
- Startreferenzinformationen: E2 (Brücke)
- Ausgleich Y: -6 km
- Endreferenzinformationen: E1 (Ruhebereich)
- Entfernung: 0 m
Der Wert E1 für den Startpunkt (9,8) ist kleiner als der Wert E2 für den Startpunkt (20). Dies führt zu:
- Einem negativen Parameter A
- Entfernung ist 0 und Ausgleich Y ist negativ --> Positiver Parameter B
- A * B ist negativ --> Die Entfernung sollte vom Startpunkt E2 (20) aus berechnet werden
Die Entfernung vom Start zu den Instandhaltungsarbeiten beträgt dann: 20 + A * (0 m * 1/1000 km/m + (-6)) = 20 + (-1) * (-6) = 26 km
Alternative 3:
- Startreferenzinformationen: E2 (Brücke)
- Ausgleich Y: 4 km
- Endreferenzinformationen: E1 (Ruhebereich)
Der Wert E1 für den Startpunkt (9,8) ist kleiner als der Wert E2 für den Startpunkt (20). Dies führt zu:
- Einem negativen Parameter A
- Entfernung ist 0 und Ausgleich Y ist positiv--> Negativer Parameter B
- A * B ist positiv--> Die Entfernung sollte vom Endpunkt E2 (30) aus berechnet werden
Die Entfernung vom Start zu den Instandhaltungsarbeiten beträgt dann: 30 + A * (0 m * 1/1000 km/m + 4) = 30 + (-1) * 4 = 26 km
Alternative 4:
- Startreferenzinformationen: E2 (Brücke)
- Ausgleich Y: -4 km
- Endreferenzinformationen: E3 (Ausfahrt)
Der Wert E3 für den Startpunkt (40) ist größer als der Wert E2 für den Startpunkt (20). Dies führt zu:
- Einem positiven Parameter A
- Entfernung ist 0 und Ausgleich Y ist negativ --> Positiver Parameter B
- A * B ist positiv--> Die Entfernung sollte vom Endpunkt E2 (30) aus berechnet werden
Die Entfernung vom Start zu den Instandhaltungsarbeiten beträgt dann: 30 + A * (0 m * 1/1000 km/m + (-4)) = 30 + 1 * (-4) = 26 km
