Planungslementkonfigurator
Konstrukteure benötigen mehrere Revisionen von Planungselementschätzungen, um über das beste Konstruktionsverfahren zur Realisierung des Planungselements als Anlage entscheiden zu können. Die Kosten für die einzelnen Schätzungen werden durch zugeordnete Materialien sowie Personal- und Werkzeugressourcen bestimmt. Die Anforderung an zuvor genannte Zuordnungen in einer Schätzung hängt vorwiegend von den Entwurfsanforderungen und geographischen Anforderungen ab. Daher ist die bequeme, aber geeignete Art zur Vornahme unterschiedlicher Schätzungen durch das Variieren der Entwurfsattribute ein wichtiger Bestandteil im Entwurf.
Die Planungselementkonfiguration ist ein Leitfaden zu den Verfahren, die dem Konstrukteur beim Schätzen verschiedener Planungselementstrukturen oder Strukturrevisionen zum Vergleich als Unterstützung dienen. Sie ist mit einem automatisierten Bewertungsprozess ausgestattet, der durch Konfigurationsregeln gesteuert wird, die Entwurfsattributen zugeordnet sind. Jede Bewertung könnte, abhängig von den Entwurfsattributwerten, eine neue geschätzte Revision ergeben.

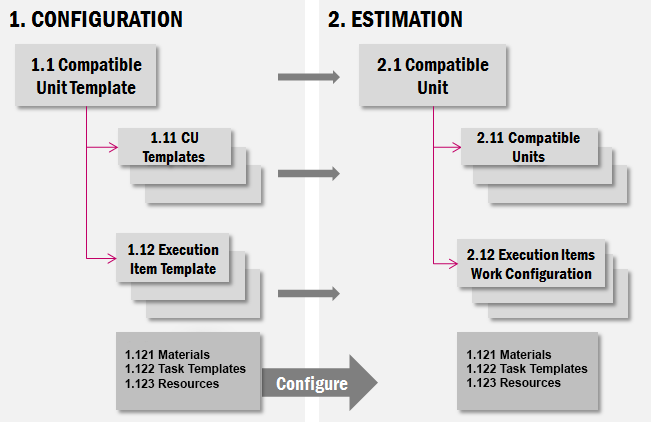

1-Konfiguration, 1.1-Planungselementvorlage, 1.11-Vorlagen für untergeordnete Planungselemente, 1.12-Ausführungselementvorlagen 1.121-Materialien, 1.122-Aufgabenvorlagen, 1.123-Ressourcen, 2-Schätzung, 2.1-Planungselement, 2.11-Planungselemente 2.12-Ausführungselemente/Arbeitskonfigurationen
Planungselementvorlage:
Die erste Stufe der Konfiguration besteht im Entwerfen der Strukturvorlage für Planungselemente. In der Vorlage können alle möglichen Alternativen für Untereinheiten und für Ausführungselementvorlagen erfasst werden. Zudem kann jede Ausführungselementvorlage mit allen Alternativen für Elemente der Kostenzuordnung, wie z. B. Personal, Materialien und Werkzeuge, definiert werden. Es ist wichtig, die bestmögliche Strukturvorlage zu entwerfen und vorzubereiten, die alle Entwurfsszenarien abdecken könnte. Jedes Entwurfsszenario unterscheidet sich praktisch von dem anderen durch die Werte der zugehörigen Entwurfsattribute. Diese Entwurfsattribute sind in der Regel in einer Entität enthalten, die als Variantenfamilie bezeichnet wird. Durch die Verknüpfung zwischen einer Planungselementvorlage und einer Variantenfamilie werden die entsprechenden Entwurfsattribute in die Vorlage übernommen.

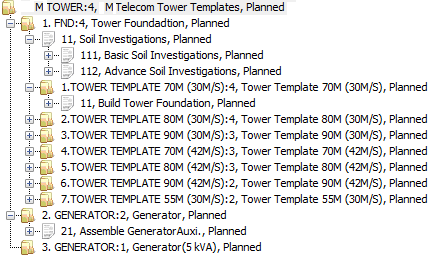

Ein Beispiel für einen Teil der Planungselementvorlage für einen Telecom Tower, der Alternativen für Untereinheiten von Generator- und Tower-Vorlagen umfasst, wird im Folgenden dargestellt.
Variantenregeln
Der Konfigurationsprozess wird durch Konfigurationsregeln gesteuert. Diese Regeln sind immer den Entwurfsattributen zugeordnet, die aus der Variantenfamilie übernommen wurden. Eine Regel bestimmt die Auswahl eines Elements aus den verfügbaren Alternativen, das der jeweiligen Entwurfsanforderung entspricht. Wie im obigen Beispiel dargestellt, können Bedingungen für Konfigurationsregeln für die einzelnen Alternativen für Tower-Vorlagen wie folgt definiert werden.
Wählen Sie bei Windgeschwindigkeit < 30 m/s und Tower-Höhe = 70 m TOWER TEMPLATE 70 M (30 M/S) aus.
Wählen Sie bei Windgeschwindigkeit 30..42 m/s und Tower-Höhe = 70 m TOWER TEMPLATE 70 M (42 M/S) aus.
Konfigurationsregeln können jeweils für folgende Alternativen in einer ausgewählten Vorlage definiert werden: Vorlagen für Untereinheiten, Vorlagen für Ausführungselemente, Aufgabenvorlagen, Ressourcen und Materialien. Zusätzlich zum Auswählen der Alternative können über Regelaktionen geplante Mengen von Arbeitslisten, Material und Ressourcen festgelegt werden.
Wählen Sie bei Windgeschwindigkeit < 30 m/s und Tower-Höhe = 70 mals Material HD BOLTS M36X790 [Bedingung] aus UND legen Sie Menge = 16 [Aktion] fest.
Wählen Sie bei Windgeschwindigkeit 30..42 m/s und Tower-Höhe = 70 m als Material HD BOLTS M42X850[Bedingung] aus UND legen Sie Menge = 24 [Aktion] fest.
Kriterien definieren:
In dieser Phase der Konfiguration speichert der Konstrukteur verschiedenen Entwurfsanforderungen und geografischen Anforderungen über Entwurfsattributwerte. Die Auswahl der Entwurfsattributwerte hängt von der verknüpften Variantenfamilie ab.
| Entwurfsparameter | Wert | Wert | Wert | Wert |
| Höhe | 70 | 80 | 90 | 55 |
| Windgeschwindigkeit | 30 | 42 | 30 | 42 |
| Bodenbeschaffenheit | Sand | Fels | Ton | Rekultiviert |
Bewertung:
Bei der Bewertung werden die Konfigurationskriterien gegen alle Konfigurationsregeln validiert, um entscheiden zu können, ob die zugeordnete Regel ausgewählt oder ignoriert werden soll. Wird sie ausgewählt, dann werden die entsprechenden Aktionen auch gleichzeitig ausgeführt. Am Ende jeder Bewertung kann eine neue geschätzte Revision für Planungselemente zum Vergleichen oder Realisieren entstehen.

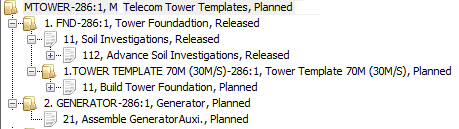

Im obigen Vorlagenbeispiel wurden TOWER TEMPLATE 70 M (30 M/S) und GENERATOR 2 über Entwurfskriterien für die Konfiguration des Planungselements ausgewählt.
